折れ曲がり線の円弧近似
◎
直線を一定間隔で、同一平面内で折り曲げて円弧に似せることがあります。
逆に円弧の変わりに一定間隔で折れ曲がった直線(線分)群で代用することがあります。
どちらが基準でどちらが近似か?は
いろいろありますが、ここでは直線群を基準、
円弧を近似として話を進めます。
◎
近似円弧といっても、いろいろあります。
・ 線分の両端を通る円(外接円:青)
・ 線分の中点を通る円(内接円:赤)
・ 線分の適宜の分割点を通る円
(緑の例は、四分の一分割点通過を想定)
線分の長さに対して 折れ曲がり角度が十分に
小さい(即ち、曲率が小さく、曲率半径が大きい)
場合は、上記の分類を気にしなくて済むことも
ありますが、ここでは外接円を例にとって
話を進めることにします。
◎

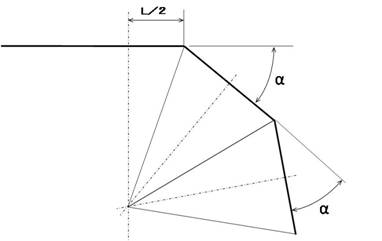

さて、長さLの線分を 角度αずつ次々と折り曲げた場合の
近似円弧の中心点は、どこにくるでしょう。
・ 最初の二等辺三角形の中心線は、横方向の基線に対して 90°+α だけ傾いています。
・ 三角形の稜線は、中心線に対して
α/2 の角度をもっていますから、
最初の三角形の左の稜線は、基線に対して 90°+α/2 だけ傾いています。
・ そうすると 円弧の中心点は、最初の折れ曲がりポイントから L/2
だけ
左に寄った位置にくるわけです。(これは 近似円の種別によらず、いつでもL/2です)
(原図を描き始める時に注意しないと、折角描いた原図がお釈迦になります)
◎

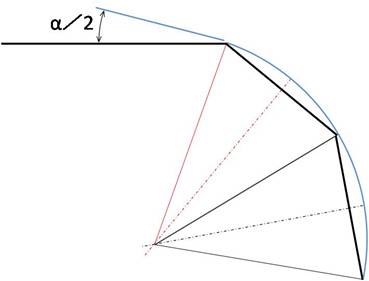

同じことを 接線の傾きで
表現すると、右の図のようになります。
接線は、最初の三角形の左の稜線
すなわち赤い実線に直交するので、
基線から α/2 の角度だけ
円弧の外側に振れることになります。
◎

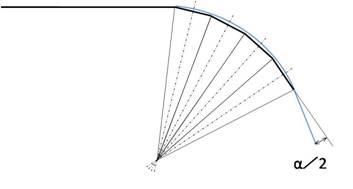

折れ曲がりの終端でも似たようなことが起きます。
円弧が終わった部分の接線は、最後の
線分の延長線より α/2 の角度だけ
円弧の内側に振れることになります。
◎

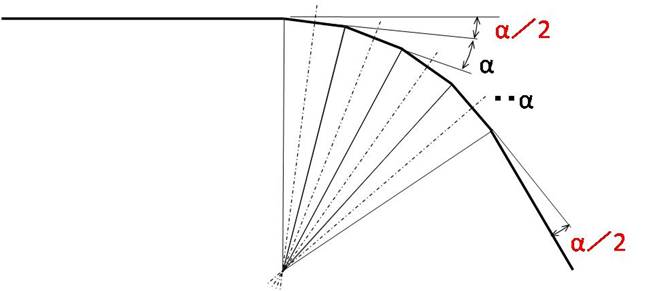

接線の方向を 両端の長い直線と一致させたいときは、下図の方法があります。
それは、最初はまず α/2 だけ折り曲げ、最後の長い直線も もう一度
α/2 だけ
折り曲げるわけです。(近似の目的に応じて、使い分けることができます)
◎
私どもは、仕事柄 しばしば直管を切り刻んで
曲管(マイター管 とか エビ胴管
と言います)
を造りますが、両端は必ず α/2 にします。
これは、前のページで述べたこととは 全く違う
理由で、そうしないと巧く繋がらないから・・・
ということなのですが、
なにか チョッとだけ似ていますね ・・・・
/終わり
